令和5年7月期 空中航法 問14

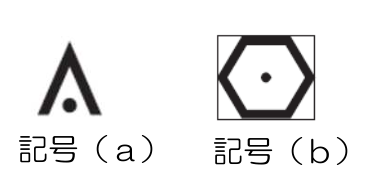

区分航空図では、障害物は「Λ」の中に点を打った記号で表し、そばに標高（MSL）と括弧書きの地上高（AGL）を添えます。VORは六角形の記号で、VOR/DMEはその六角形を四角で囲んだ記号、VORTACは六角形に黒く塗った部分を3つ付けた記号です。

（１）誤り。（ａ）障害物は合っていますが、（ｂ）の「六角形を四角で囲んだ記号」はVORTACではなくVOR/DMEです。VORTACは六角形に黒い部分を3つ付けた記号です。

（２）正しい。（ａ）は「Λ」の中に点を打った障害物の記号、（ｂ）は六角形（VOR）を四角（DME）で囲んだVOR/DMEの記号です。

（３）誤り。（ａ）は標高点ではなく障害物の記号です。鉄塔などの人工物を表し、数値は標高、括弧内は地上高です。（ｂ）もVORTACではなくVOR/DMEです。

（４）誤り。（ｂ）VOR/DMEは合っていますが、（ａ）の「Λ」に点の記号は標高点ではなく障害物です。

ポイント　VOR系の記号は、中心の六角形（VOR）に何が付くかで見分けます。四角で囲めばVOR/DME、黒い部分が3つ付けばVORTACです。障害物記号には標高（MSL）と括弧書きの地上高（AGL）の2つの数値が付きます。
